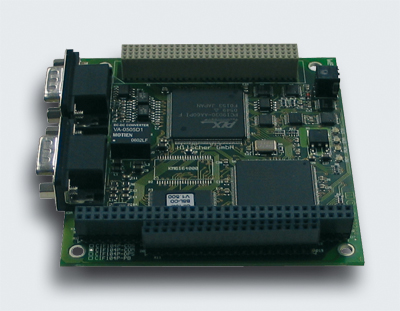

CIF 104P-COM

Communication Interface PC/104+
CANopen-Master

Das Communication Interface als Master am CANopen-Netzwerk tauscht selbstständig die Daten zwischen den Busteilnehmern und einem internen Prozessabbild aus. Dieses wird im Dual-Port-Memory geführt und steht somit der Applikation direkt zur Verfügung.
Die Konfiguration erfolgt über den Systemkonfigurator SyCon® oder direkt durch die Anwenderapplikation. Diese wird auf den Baugruppen gespeichert und steht beim Starten sofort zur Verfügung.
Die Slave-Baugruppen werden über das CANopen-Netzwerk durch den Master per SDO konfiguriert. Damit werden nur die relevanten Daten im Prozessabbild an die Applikation übergeben bzw. von dieser übernommen.

Fakten auf einen Blick

Ausführung des CANopen-Protokollstacks ohne Belastung des PCs
Direkter Zugriff auf die Prozessdaten im Dual-Port-Memory
Einfache Funktionskontrolle über LED-Statusanzeigen
Speichern der Konfigurationsdaten im internen FLASH
Grafischer Systemkonfigurator mit einheitlichem ‘look and feel’ für alle Feldbussysteme
Identische ‘easy to use’ Applikationsschnittstelle auf allen Communication Interfaces
Device-Treiber für Windows® und Linux werden mitgeliefert
OPC-Server lieferbar

Produkt		CIF 104P-COM
Beschreibung		Communication Interface PC/104+ CANopen-Master
Option		Steckverbinder DSub 9-polig Pfostenstecker 10-polig, abgewinkelt P Pfostenstecker 10-polig, gerade S Pfostenstecker 16-polig, abgewinkelt H Pfostenstecker 16-polig, gerade V
Im Lieferumfang enthalten		C functions library DRV-TKIT COM interface DRV-COM Device Treiber Windows DRV-WIN Device Treiber Dokumentation auf CD CD-SYS Basisversion Systemkonfigurator
Seperat zu bestellen		Systemkonfigurator SYCON-CO
Zugehörige Produkte		SoftPLC-Kit OPC-Server SRV-OPC Servicekabel CAB-SRV Flachbandkabel CAB-PM
nur für Option P S		Assembly Interf. AIF 104-DIAG-RY-R


Kartenformat		PC/104Plus
Bus-Interface		PCI
Dual-Port-Memory		8 KByte
Interrupt		Plug and play
CANopen Schnittstelle		CiA DS-102
Übertragungsrate		10 kBaud bis 1 MBaud
Controller		EC-1
Schnittstelle		ISO 11898, potentialfrei
Steckverbinder		DSub-Stecker, 9-polig Pfostenstecker 10-polig abgewinkelt Pfostenstecker 10-polig gerade
Diagnose-Schnittstelle		RS232C, potentialgebunden
Steckverbinder		DSub-Stecker 9-polig Pfostenstecker 10-polig, abgewinkelt (P) Pfostenstecker 10-polig, gerade S Pfostenstecker 10-polig, abgewinkelt (H) Pfostenstecker 10-polig, gerade V
Anzeige		RDY, RUN, STA, ERR
Betriebsspannung		5 V +5% / 50 mA 3,3 V +5% < 400 mA
Betriebstemperatur		0°C-55°C
Maße (LxBxH)		90 x 96 x 25 mm
Gewicht ca.		120 g
CE-Zeichen		Ja
