Beschreibung

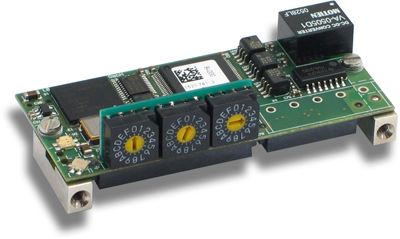

COM-CN-CCS

Communication Module CN-Typ
CC-Link-Slave

Die Kommunikationsmodule COM-CA-CCS und COM-CN-CCS sind für die Integration in Feldgeräte oder speicherprogrammierbare Steuerungen vorgesehen. Über einen Dual-Port-Memory Zugriff können diese Module direkt in die Applikationsprogramme eingebunden werden.

Fakten auf einen Blick

Alle führenden Feldbus- und Real-Time-Ethernet-Protokolle als Master und Slave
Anbindung über Dual-Port-Memory mit 8/16 Bit Datenbus an den Host
Eine Hardware für alle Real-Time-Ethernet Protokolle
Low-Cost Variante mit Adressschalter und schnellem SPI für Feldbus Slave
Komplette Kommunikationsbaugruppe inklusive Netzwerk spezifischem Anschluss
PROFINET IRT Device mit Lichtwellenleiter gemäß AIDA
Sofort nutzbar durch vorinstallierte Firmware
Ein Design für alle Netzwerke durch einheitliche Schnittstellen und Tools
Integrierter Web-Server

Produkt		COM-CN-CCS
Beschreibung		Communication Module CN-Typ CC-Link-Slave


Kartenformat		COM-C
Bus-Interface		Dual-Port-Memory
Dual-Port-Memory		8 KByte
Interrupt		Ja
Steckverbinder		Buchsenleiste 2x25-polig, Raster 1,27
CC-Link-Kommunikation
Typ		Slave, Remote Device Station
Stationen		max. 4
Eingangsdaten		max. 128 Bits, max. 16 Worte (bei 4 Stationen)
Ausgangsdaten		max. 128 Bits, max. 16 Worte (bei 4 Stationen)
Verbindung		Polling
CC-Link-Schnittstelle
Übertragungsrate		156 kbps / 625 kbps / 2,5 Mbps / 5 Mbps / 10 Mbps
Controller		MFP3
Interface		EIA Standard RS-485, potentialfrei
Steckverbinder		Buchsenleiste 2x15-polig, Raster 1,27
Diagnose-Schnittstelle		TLL, potentialgebunden
Steckverbinder		über Buchsenleiste
Anzeige		SYS, COM
Betriebsspannung		3,3 V ±5 % / 450 mA
Betriebstemperatur		0°C-60°C
Maße (LxBxH)		70 x 30 x 20 mm
Gewicht ca.		24 g
CE-Zeichen		Ja


Zugehörige Produkte		Geräte-Treiber Windows DRV-WIN Geräte-Treiber Linux DRV-LNX C Funktionsbibliothek, Toolkit DRV-TKIT / kostenlos Geräte-Treiber Windows CE
