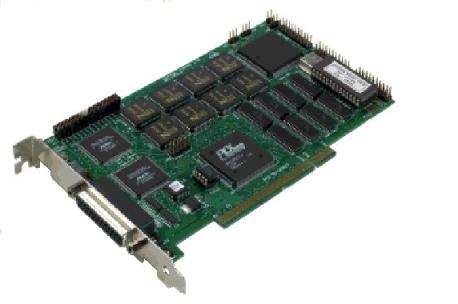

Pepperl+Fuchs Comtrol IG-NSP-1

Der InterGrator i ist ein serieller Kommunikationscontroller mit 16 Ports und einer PCI-Busschnittstelle. Der Controller besitzt einen eigenen Prozesser und eigenen Speicher und ist ideal für integrierte Anwendungen geeignet. Er wird mit einem Entwickler-Hilfskit (Developer´s Toolkit) geliefert, das den Anwender bei der Entwicklung von Softwareprogrammen unterstützt und zum Controller geladen werden kann. Jeder Port kann entweder synchron oder asynchron konfiguriert werden. Der Controller benötigt eine externe Schnittstelle und kann an die Comtrol-Produktreihe von externen RocketPort-Schnittstellen für RS232 und RS422 angeschlossen werden. Der Controller kann zusätzlich mit der InterGrator Universal Interface verwendet werden, bei der jeder Port für RS232, RS422, RS423, RS485 und Current Loop (Stromschleife) konfiguriert werden kann.



Systemmerkmale:

• 16 Ports, die zur Synchron- oder Asynchrondatenübertragung einzeln konfiguriert werden können
• NEC V53 16 MHz Prozessor (Intel-binärkompatibel) auf dem Board
• 1 MB DRAM Hauptspeicher
• Erfüllt Industrienorm ESCC Z85230 (USART)
• PCI-Busschnittstelle
• Die flexibelste Schnittstellenkonfiguration auf dem Markt



Entwickler-Hilfskit:

Das Developer`s Toolkit von Comtrol Europe besitzt ein einmaliges, Windows-basiertes Control Centre Programm (siehe unten abgebildete Beispielanzeige). Mit nur einem Mausklick kann der Benutzer vom Control Centre Programm aus die Software zum InterGrator i laden, Ports öffnen, Daten übertragen und die Modemsteuersignale ändern. Die Control Centre Software basiert auf dem KRFTech Windriver Device Driver Development Toolkit. Das Toolkit wird mit einer 30 Tage lang verfügbaren Evaluationsversion geliefert. Auf CD-ROM werden ein 120 Seiten umfassender Entwicklerleitfaden für InterGrator i, ein Beispiel des On-Board-Steuerprogramms und des Ladeprogramms sowie Win 95/98/NT Porttreiber, Installationsprogramme und Acrobat Reader 4.0 mitgeliefert. Der Quellencode für die Porttreiber kann ebenfalls geliefert werden, sofern der Entwickler derzeit Mitglied im Microsoft Developers Program ist.

Testhilfe zur Fehlerbeseitigung bei der integrierten Anwendung bietet der bei der Firmware des InterGrator i mitgelieferte Borland Remote Turbo Debugger. Teure Emulatoren sind nicht erforderlich. Außerdem wird dem Entwickler eine optionale PC-Rückwand zur Verfügung gestellt. Diese Rückwand besitzt einen DB9-Anschluß, mit dem ein dezentraler PC zum On-Board-Software- Debugging angeschlossen werden kann, einen Schalter zum Zurücksetzen des Board, ohne den PC neu starten zu müssen, sowie einen Schalter zum Aufrufen des Terminal-Debugger. Der Terminal-Debugger ist ein zusätzliches Debug-Tool, das dem DOS Debug-Dienstprogramm ähnlich ist und mit einem ASCII-Terminal oder (bei laufender Terminalemulationssoftware) mit einem PC verwendet werden kann.



Merkmale und Funktionen des Developer Help Kit:

• Einmaliges Windows-basiertes Control Centre Programm (erlaubt das Laden von Software und das Bearbeiten von Ports)
• Umfassender Entwicklerleitfaden (CD-ROM)
• Funktionierende Quelldateien für Downloader- und On-Board-Control-Programm
• Windows 95/98 & NT Porttreiber (Quellencode verfügbar, bitte Bedingungen beachten)
• Turbo Debugger Remote und Terminal-Debugger
• Rückwand mit Schalter zum Zurücksetzen des Boards, Terminal-Debugger und DB9-Anschluß für Turbo Debugger Remote.
• 30-Tage-Evaluierungsversion des KRFTech Windriver.



Umgebungsdaten
Bei laufendem System	Lufttemperatur	0 bis 50°C
	Luftfeuchtigkeit	8 bis 80%
Bei ausgeschaltetem System	Lufttemperatur	-65 bis 150°C
	Luftfeuchtigkeit	20 bis 80%
Höhe	0 bis 3050m
Leistungsdaten	Wärmeaufkommen	15,2 Watt
	Stromaufnahme	+5V 2,54 A +12V 0,01 A -12V 0,22 A
Abmessungen	Länge	174mm
	Breite	99mm
	Höhe	13mm
On-Board-Prozessor	NEC V53 16MHz
Datenübertragungsrate	Asynchron	50 - 76,8 Kbps
	Synchron	19,2 Kbps



Schnittstellenoptionen
RocketPort Schnittstellen	RS232	DB25-Buchse
	RS232/422	DB25-Buchse
	RS232 (Rack Mounted)	RJ45
InterGrator Universalschnittstelle	RS232	DB25-Buchse
	RS422	DB25-Buchse
	RS423	DB25-Buchse
	RS485	DB25-Buchse
	Current Loop	DB25-Buchse
Mittlere Zeit vor Systemausfall (MTBF)	11,9 Jahre
Zertifizierung	CE-Kennzeichnung
On-Board-DRAM	1 MB Dualport
