USB/MPI+ V2.0:USB isolated Siemens S7-300/400 PLC adapter

Dies ist USB / MPI V2.0 + nur für Siemens S7-300/400 PLC . Jetzt USB / MPI + V4.0 ist available.USB / MPI + V4.0 ist für Siemens S7-200/300/400 SPS-Programmiergerät verwenden Siemens Original driver.

optoelektronische isoliert USB / MPI V2.0, Siemens S7-300/400 SPS-Programmieradapterkabel, 3 Meter, mit Kommunikationsanzeige, Siemens 6ES7 972-0CB20-0XA0 ersetzen, die Kommunikationsgeschwindigkeit von 19,2 Kbps automatisch anpassen, um für die 115.2Kbps PC-Anschluss, automatisch die Kommunikationsgeschwindigkeit von 19,2 Kbps anpassen, um 187.5Kbps für das MPI interface.It nicht Profibus Funktion unterstützen. USB / MPI + ist die optoelektronische isoliert Adapter für Industriedesign. Es ist ein Anti-wogenden & Anti-Blitz-Schutzschaltung für die USB-und RS485-Schnittstelle.Es unterstützt Hot-Plug. Es ist geeignet für die Kommunikation zwischen Siemens S7-300/400 Serie SPS oder andere Geräte mit MPI-Schnittstelle und Computer. Insbesondere gilt es für die starke industrielle Szene stören und die Sicherung in der Schaltung gewährleistet das sichere Laufen des Systems.




USB / MPI + Programmierung Kabel simulieren USB-Port als herkömmlichen seriellen Port (meist COM3), die vorhandenen Programmiersoftware (ermöglicht die STEP 7 ), um durch simulierte traditionellen Hafen-und SPS-Geräten kommunizieren.

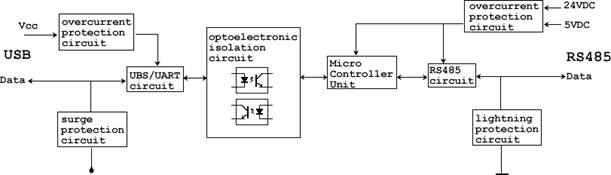

Gliederung Konfiguration:



Signale Definition des RS485-Block (DB9M) des USB / MPI +



pin	signal	Description
1	NC	No use
2	M24V	24VDC power negative
3	B	RS485 signals positive
4	RTSAS	Data reception control
5	GND	RS485 Signal Ground
6	NC	No use
7	P24V	24VDC power positive
8	A	RS485 signals negative
9	RTS_PG	Data sent control



Der Status der Anzeige



Indicator	Normally on	twinkle	OFF
Power	Power normal	Fault	Fault or Not connected to power
Active	Online status	Transmission of data	Not online
Tx	Fault	Send data	No data transmission



Funktionen und technische Index:

●  Unterstützung Windows2000/Windows XP

●  Unterstützung STEP7 V5.2

●  Voll kompatibel mit USB V1.1 und USB V2.0

●  Stromversorgung über USB sowohl Haupt-und MPI-Programmier-Schnittstelle (Gesamt 1W). mit Überstromschutz und Überspannungsschutz

●  Hohe optoelektronischen Isolationsspannung bis zu 1000 V

●  Der USB-Port-Design mit Überspannungsschutz. Die RS485-Port-Design mit Überstromschutz und Blitzschutz (500W)

●  Baudrate der Com-Port auf PC: 19,2 Kbps ~ 115.2Kbps

●  Baudrate der MPI-Anschluss an SPS: 19,2 Kbps ~ 187.5Kbps

●  Unterstützung Kommunikation über große Entfernungen bis zu1000m

●  Arbeitstemperatur -20 ~ +75' C

●  Länge 3 meters.Color: schwarz

●  Ein PC unterstützt eine USB-Programmierkabel nur

 Verbrauch:

USB-Gerätetreiber sollten vor der Verwendung von USB / MPI + Programmierkabel installiert werden. Nach Abschluss der Installation der Treiber, wird der entsprechende COM-Port für den USB / MPI + Programmierkabel im "Geräte-Manager" von Windows angezeigt werden. Der Schritt nächsten ist, nur um diese COM-Port in der Programmiersoftware und andere Anwendungs-Software wählen und halten andere Kommunikationsparameter wie in den Standard-Einstellungen. Und die folgenden Schritte sind exakt die gleichen wie in der herkömmlichen Programmierkabel mit RS232-Schnittstellen. Hier werden gebeten, diese Option "USB" in der lokalen Kommunikationsschnitteinstellung, die die Software nicht auf das Programmierkabel unterstützt anzuzeigen.

Wenn der COM-Port in der Programmiersoftware mit "*" Symbole, wie "* COM3", es ist gezeigt, dass die COM-Port-Fehler haben. Beenden Sie die Software und stecken Sie ein USB-Stecker oder installieren Sie die USB-Treiber.

Bitte beachten Sie, dass Siemens COM-Port in der Programmiersoftware ist bis zu die Möglichkeit, die Ports mehr als COM8 sind in der Lage zu entscheiden, aber in der Tat nicht verwendet werden COM8.But unterstützen!

STEP7 Software-Einstellungen:
    Geben Sie die wichtigste Schnittstelle der Programmiersoftware STEP7 (SIMATIC Manager), klicken Sie auf die Option "PG / PC-Schnittstelle ..." im Menü "Optionen" in die Schnittstelleneinstellungen PG / PC.

1. Doppelklicken Sie auf "PC Adapter (MPI)", um die Parameter der COM-Schnittstelle und MPI-Schnittstelle eingestellt. Der Adapter unterstützt nicht die Option "PC Adapter (PROFIBUS)".

2 Klicken Sie auf "Lokaler Anschluss"-Option, um die Parameter der COM-Port eingestellt, richtig wählen Sie die COM-Port im Gerätemanager nach dem Fahrer des USB / MPI + USB installiert wurde, wählen Sie die 19200 bps oder 38400 bps als Übertragungsrate von COM-Kommunikation. USB / MPI + automatisch auf die Wahl der Baudrate anzupassen.

3 Klicken Sie auf "MPI", um die Parameter der MPI-Schnittstelle Adapteroptionen einstellen, können Baudrate auf 187,5 Kbps, 19,2 Kbps oder eingestellt werden, werden USB / MPI + Adapter automatisch auf die MPI-Schnittstelle der SPS Baudrate anzupassen. Andere Parameter voreingestellt.

4, On-line-Test zugreifen können, die Punkte: USB / MPI + verbinden Sie das MPI-Port der S7-300/400PLC mit USB-Anschluss des Computers. Klicken Sie auf das Hauptmenü-Schnittstelle, wie sie in einem roten Kreis Schaltfläche angezeigt. Wenn die Daten im roten Feld als Bild gezeigt, hat das Online-Test eingefügt. Wie bisher ist die Einstellung komplett beendet. Es können alle Betriebs wie Upload, Download, Überwachung der Verfahren und andere Operationen zu tun.





Fernkommunikation:

Für USB / MPI +, ist die größte Kommunikationsdistanz bis zu 1000m an der Kommunikationsgeschwindigkeit 187.5Kbps. Es muss 120 Ohm Abschlusswiderstand Spleiß zwischen 3 und 8-Pin auf der RS485-Schnittstelle (DB9 Stecker) und Signalreflexion zu beseitigen, und verbinden 24VDC zwischen 7 und 2-Pin. Aber benötigt man PFB-G für jede SPS.

    Bitte beachten Sie: USB-Kabel kann nicht verlängert werden.

Die Qualität ist guaranteed.It 's vor shippment.Not von Siemens, OEM-Produkt als Ersatz gemacht getestet.
