	LH-10   MULTIFUNKTIONSMODEM

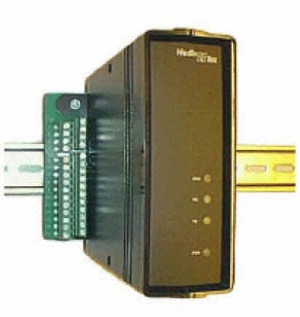

Das Multifunktionmodem LH-10 kann den verschiedensten Anwendungsfällen angepasst werden. So unterstützt es als Leitungsteiler Master/Slave sowie Multi-Master-Netze und ist dadurch nahezu für jedes Feldbussystem geeignet. Durch die 3 Ports mit V.24-, RS485- und M-1 Modem- Schnittstellen lässt sich das Modem weiterhin als Wandler und Modem einsetzen. Der Leitungsteiler besitzt eine Bypass-Funktion, d.h. das Gerät wird bei Spannungsausfall relaisgesteuert überbrückt. Das Modem benötigt eine Betriebsspannung von 24V Gleichspannung und kann deshalb in nahezu jeden Schaltschrank montiert werden. Es unterstützt Geschwindigkeiten bis zu 100.000 Bit/s und ist voll-, halbduplex und simplex fähig. Die Reichweite der M-1 Modem Schnittstelle beträgt bis zu 21km und unterstützt Geschwindigkeiten bis zu 100.000 Bit/s. Die Reichweite der RS485 beträgt bis 1000m bei Geschwindigkeiten bis 100.000 Bit/s. Das Hedin Tex Modem LH-10 ist für die Montage auf eine 35mm DIN-Schiene (Hutschiene) geeignet. Das Modem wird mittels eines Montagefusses auf	die Tragschiene montiert. Der Fuß besteht aus einer Haltevorrichtung für die Schiene und einer Klemmleiste für die Schnittstellenanschlüsse. Das Modem wird direkt auf den Montagefuß gesteckt, wobei der Kontakt zu den Anschlüssen automatisch hergestellt wird. Durch diesen Montagefuß ist z.B eine einfache Installation im Schaltschrank gewährleistet. Im Servicefall lässt sich mit wenigen Griffen ein Gerät auswechseln. Die Schnittstellen erfüllen die Normen RS485 oder EIA RS232C/ V.24/V.28. Sie sind alle direkt ohne Steckbrücken/Jumper über die Schraubklemmleiste zugänglich. Der Signalstatus ist anhand von LED’s (Power, RD, TD und DCD) an der Frontplatte ersichtlich. Das Modem ist codetransparent, d.h., es ist vollkommen unabhängig von der Datenstruktur und den Protokollen in der Übertragung. Der Transientenschutz in den Modems bietet einen Schutz vor Blitzschlag und Überspannungen. Nicht nur das Multifunktionsmodem ist dadurch geschützt, sondern vor allem die angeschlossenen und teureren Endgeräte.
RS485, V.24 und M-1 Modem Schnittstellen
0-100.000 Bit/s, asynchron
Leitungsteiler für Master/Slave- und Multimaster-Systeme
RS485-Richtungserkennung: Senden/Empfangen
Installation durch Montagefuß auf die 35mm Tragschiene
Anschlüsse auf Montagefuß
24V DC Betriebsspannung
Einfache Installation
Technische Daten LH-10
Datenübertragung:	Asynchron, voll-, halbduplex oder simplex
Schnittstelle 1:	EIA RS232 und CCITT V.24/V.28
	10mA-Dreizustands-Stromschleife (M-1)
Schnittstelle 2:	10mA-Dreizustands-Stromschleife (M-1)
	EIA RS232 und CCITT V.24/V.28
	EIA RS485, V.11 (2-Draht)
Schnittstelle 3:	10mA-Dreizustands-Stromschleife (M-1)
Anschlüsse:	Alle über 32 pol. Messerleiste (DIN 41612) oder 35mm-Tragschienen-Montagefuß mit Schraubklemmen.
Übertragungsgeschw:	0-100.000 Bit/s; codetransparent
Isolation:	Galvanische Trennung der Datenübertragung durch Optokoppler (M-1-Schnittstelle)
Transientenschutz:	Suppressordioden und Varistoren
LED-Anzeigen:	Netz, TD, RD und DCD
Trennspannung:	M-1 Schnittstelle: 420Vrms
Versorgungsspannung:	24V DC ±10%
Andere Spannungen auf Anfrage
Stromverbrauch:	max. 200mA bei 24V
Temperaturbereich:	5-50°C Umgebungstemperatur
Feuchtigkeitsbereich:	0-95% relative Luftfeuchtigkeit
Abmessung in mm:	47 x 129 x 134 (BxHxT) ohne Montagefuß
	Montagefuß: 75 x 100 x 25 (BxHxT)
Gewicht:	0.6 kg
Gehäusematerial:	Kunststoff ABS, schwarz;
	Rückseite Aluminium
Montage:	durch Montagefuß auf 35mm Tragschiene (EN50022)
Konformität:	CE
Einstellungen
Leitungsabschluss für RS485
Daten- und Statussignalfluss
Sendersteuerung durch Daten und Status
Master/Slave - Multimaster
