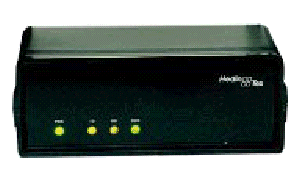

| Das Kurzstreckenmodem M-1A wandelt eine 4..20mA analoge Stromschleife in die digitale M-1 Modem -oder V.24/RS232-Schnittstelle. Mit Hilfe des M-1A kann so eine 4..20mA Stromschleife bis zu 10km (2400 Bit/s) zu einem anderen M-1A verlängert werden. Die Analogwerte der Stromschleife werden durch einen 8 Bit A/D-Konverter in ein binäres Format gewandelt und durch die M-1 Modem -oder V.24/RS232- Schnittstelle übertragen. Das M-1A kann damit sowohl in einer Stromschleifenverlä ngerung als auch als einfacher A/DWandler zu einer V.24/RS232-Schnittstelle eingesetzt werden. Die M-1 Modem Datenübertragung erfolgt durch eine störunempfindliche symmetrische 10 mA-Dreizustandsstromschleife; beide Geräte sind galvanisch voneinander getrennt. Der Transientenschutz im M-1A bietet einen guten Schutz vor Blitzschlag und Überspannungen, die galvanische Trennung schützt bei Potentialunterschieden. Durch die Wandlung zur V24/RS232-Schnittstelle kann die 4..20mA Stromschleife weiterhin über jede beliebige Modemverbindung verlängert werden. Das M-1A ist in einem kleinen, kompakten Tischgehä use integriert und verfügt über eine eigene Stromversorgung für 230V AC und 24V DC. Der Signalstatus ist anhand von LEDs (Power, TD, RD und DCD) an der Frontseite ersichtlich. M-1A erfüllt die höchsten Ansprüche an Betriebssicherheit, Funktion und Leistung. Durch die einfache Handhabung läflt sich das Gerät problemlos installieren. Das Hedin Tex Produkt M-1A ist kurzfristig lieferbar. Ihre Ansprechpartner informieren Sie gern und stehen für Fragen zur Verfügung. |
| | |
| 4..20mA Schnittstellen-Verlängerung bis zu 10.000m |
| Signalübertragung in beide Richtungen |
| Umsetzung der 4..20mA auf V.24/RS232 oder M-1 Modem |
| Störunempfindliche M-1 Modem Datenübertragung |
| Galvanische Trennung der Geräte |
| Transientenschutz |
| LED Anzeigen |
| Klein und kompakt |
| Einfache Installation |
| | |
| Technische Daten |
| | |
| Datenübertragung: | asynchron, vollduplex oder simplex |
| Schnittstelle X1: | 4..20mA-Stromschleife |
| Sender u. Empfänger (5 pol. Stecker) |
| Eingang: Widerstand 330 Ohm |
| Max. Strom 30mA |
| Gleichtaktspg.: ±25V |
| Ausgang: Max Strom: 22mA |
| Bürde: 600 Ohm |
| Schnittstelle X2: | M-1 kompatible Schnittstelle (10mA tristate Stromschleife) |
| 2- oder 4-Drahtübertragung oder |
| RS232/V.24 (5 pol. Stecker) |
| Montagefuß mit Schraubklemmen. |
| Übertragungsgeschw: | 2400 Bit/s, 8 Datenbits |
| 1 Stopbit, keine Parität |
| UART-Format (LSB zuerst) |
| LED-Anzeigen: | Netz, TD, RD und DCD |
| Isolation: | Galvanische Trennung der Datenübertragung durch Optokoppler. |
| Netztrennung durch Transformator (nicht 24VDC). Der Schutzableiter dient zur Störstromableitung. |
| Transientenschutz: | Suppressordioden und Varistoren |
| Trennspannung: | 420 Vrms |
| Versorgungsspannung: | 230V AC±15%, 50/60Hz |
| 24V DC ±10% |
| Andere Spannungen auf Anfrage. |
| Stromverbrauch: | max. 20mA bei 230V AC |
| max. 90mA bei 24V DC |
| Netzkabel: | Abnehmbar 1,8m (nur 230V AC) |
| Temperaturbereich: | 5-50 °C Umgebungstemperatur |
| Feuchtigkeitsbereich: | 0-95% relative Luftfeuchtigkeit |
| Abmessung, in mm: | 129 x 47 x 135 (BxHxT) |
| Gehäusematerial: | Kunststoff ABS, schwarz; |
| Rückseite Aluminiumblech |
| Gewicht: | 0,4 kg |
| Montage: | mit Gummifüssen und Klettbändern |
| Konformität: | CE |
| | |
